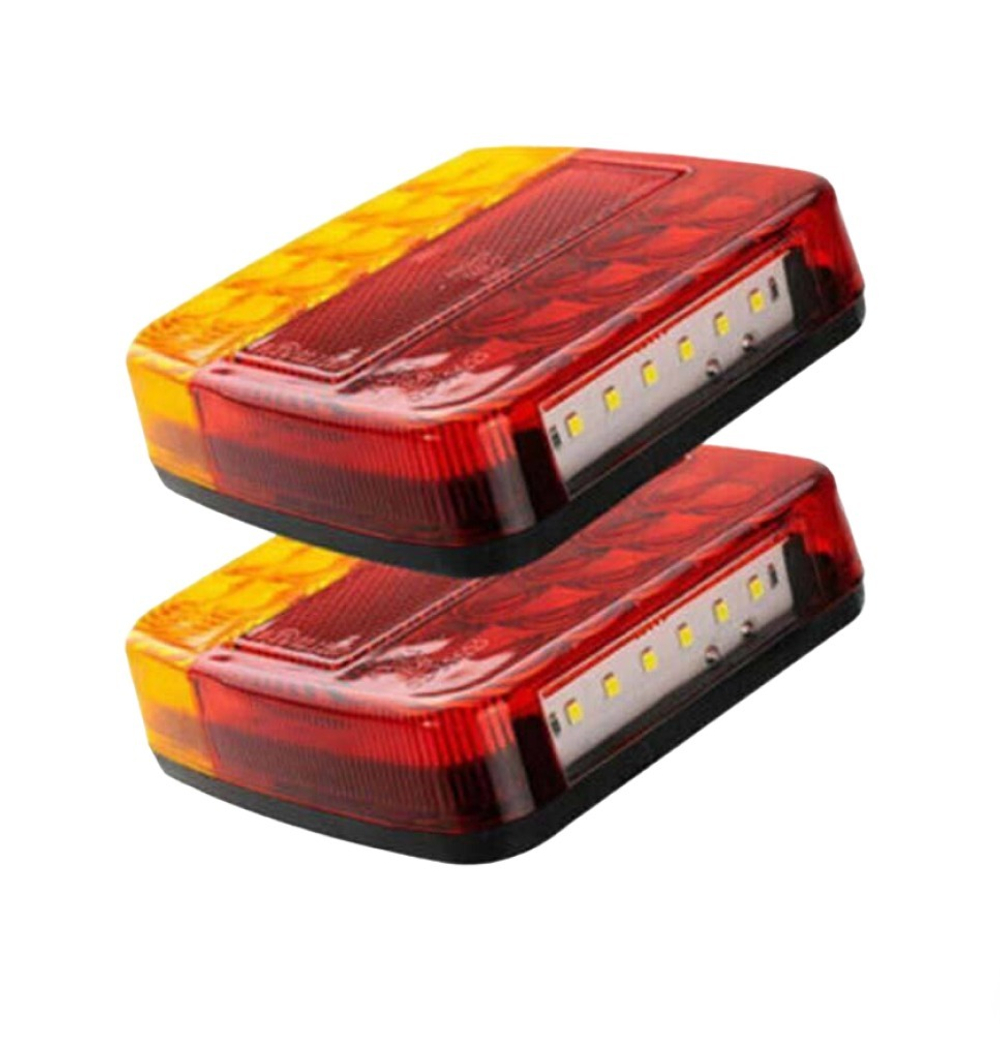

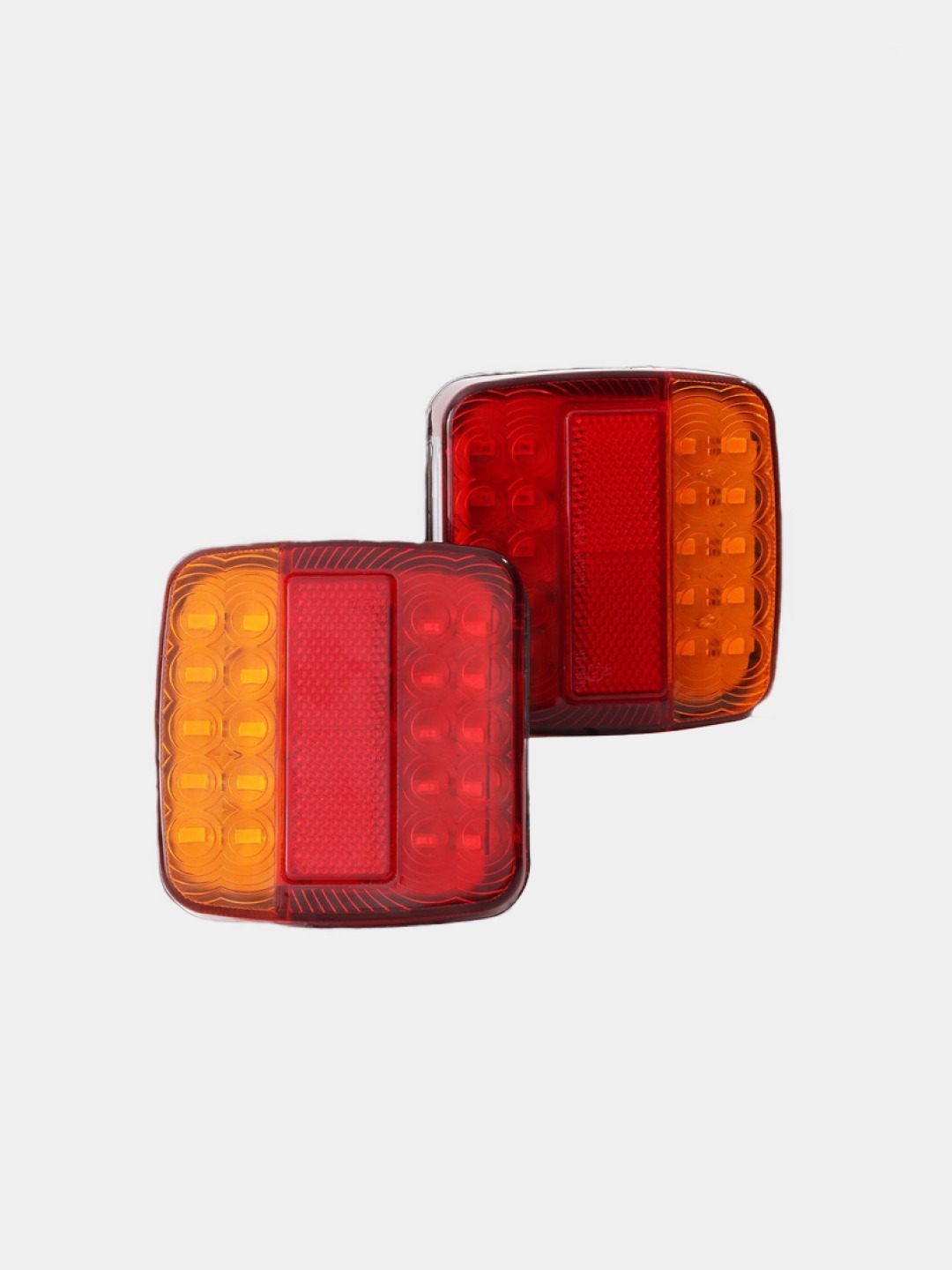

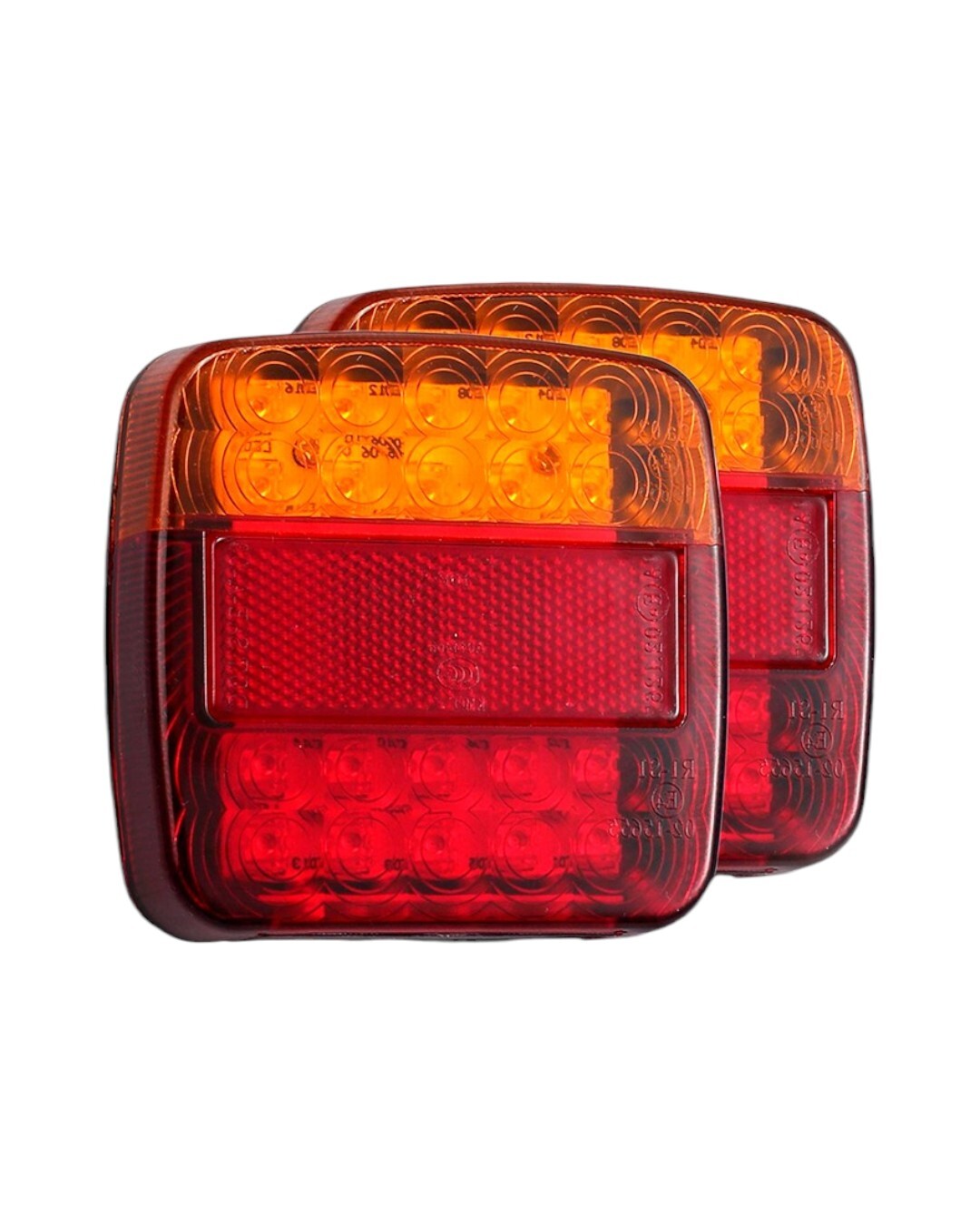

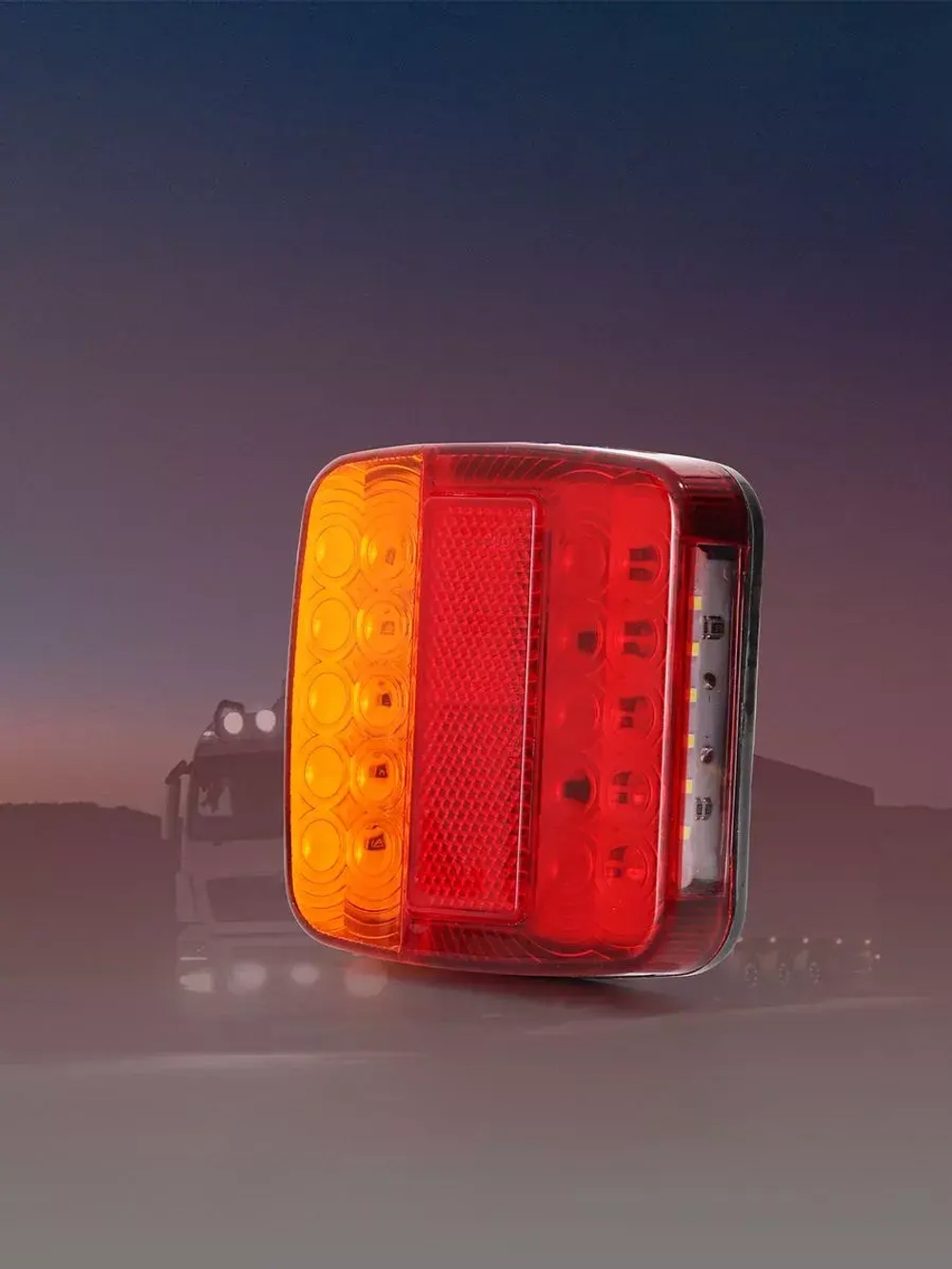

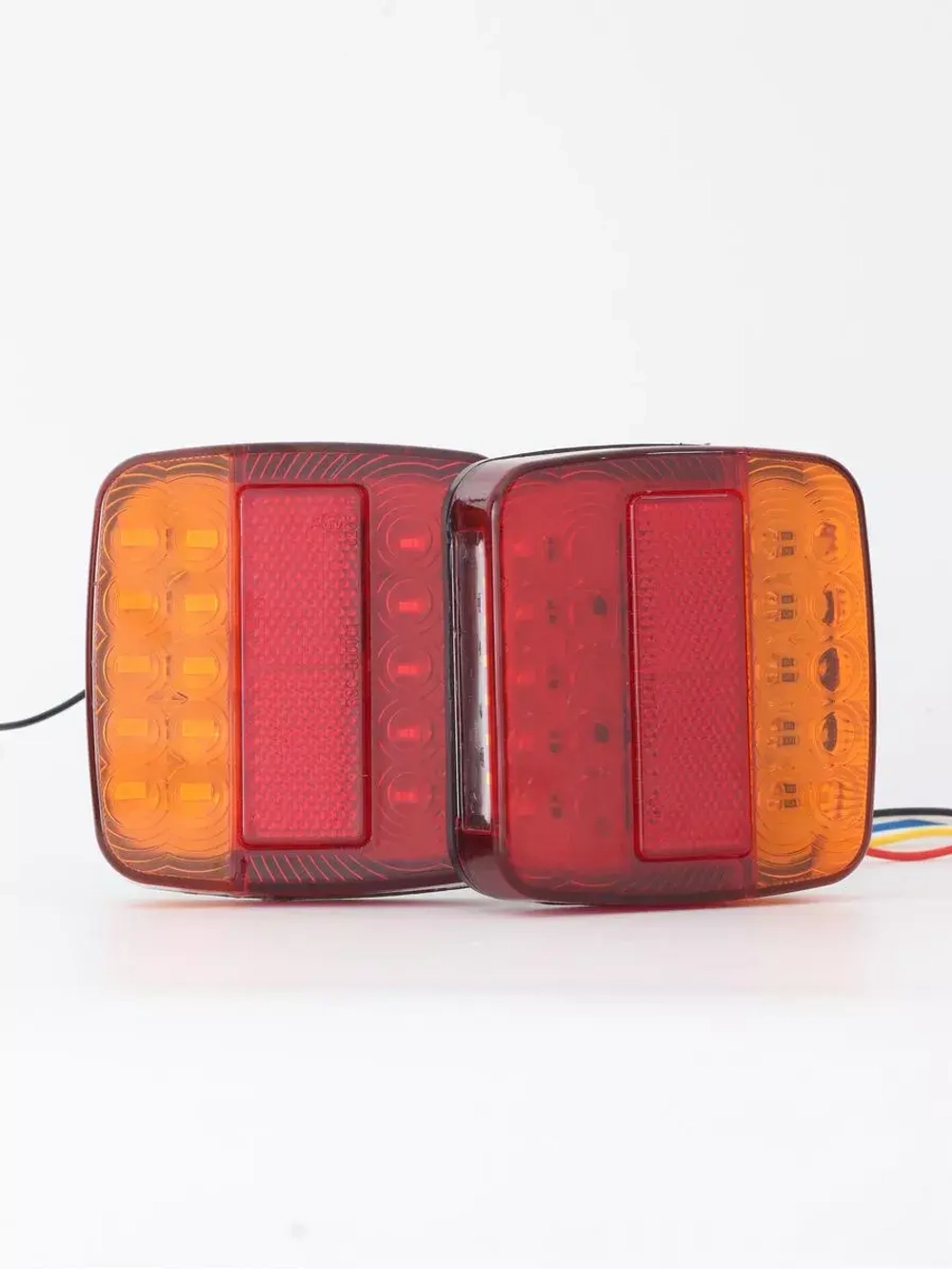

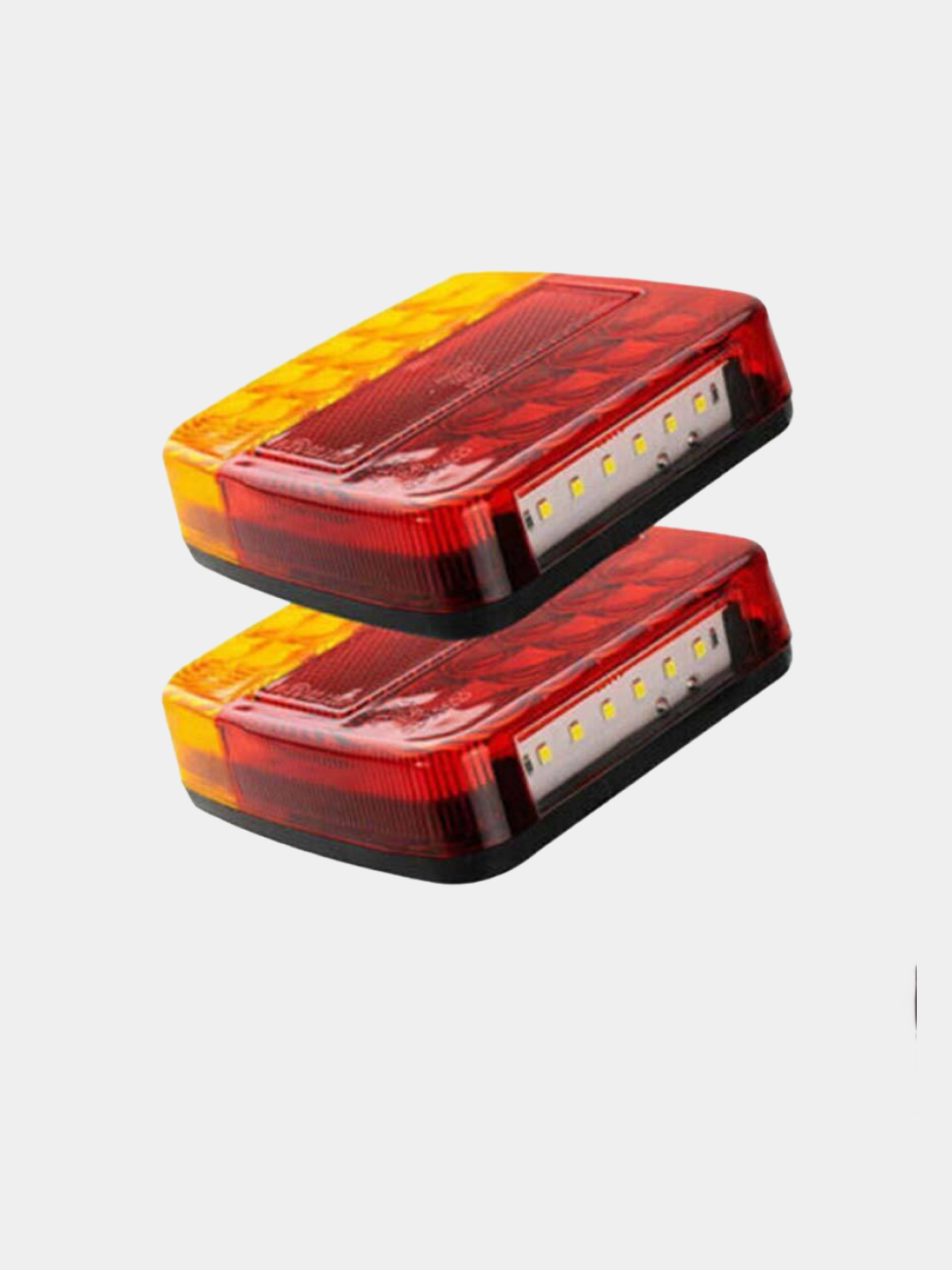

Светодиодные задние фонари 12 В для грузовиков и прицепов — комплект 2 шт.

Комплект из двух светодиодных задних фонарей предназначен для транспортных средств с бортовой сетью 12 В. Каждый фонарь объединяет несколько функций в одном компактном корпусе: указатель поворота, стоп-сигнал, габаритный свет, ходовой свет и подсветку номерного знака.

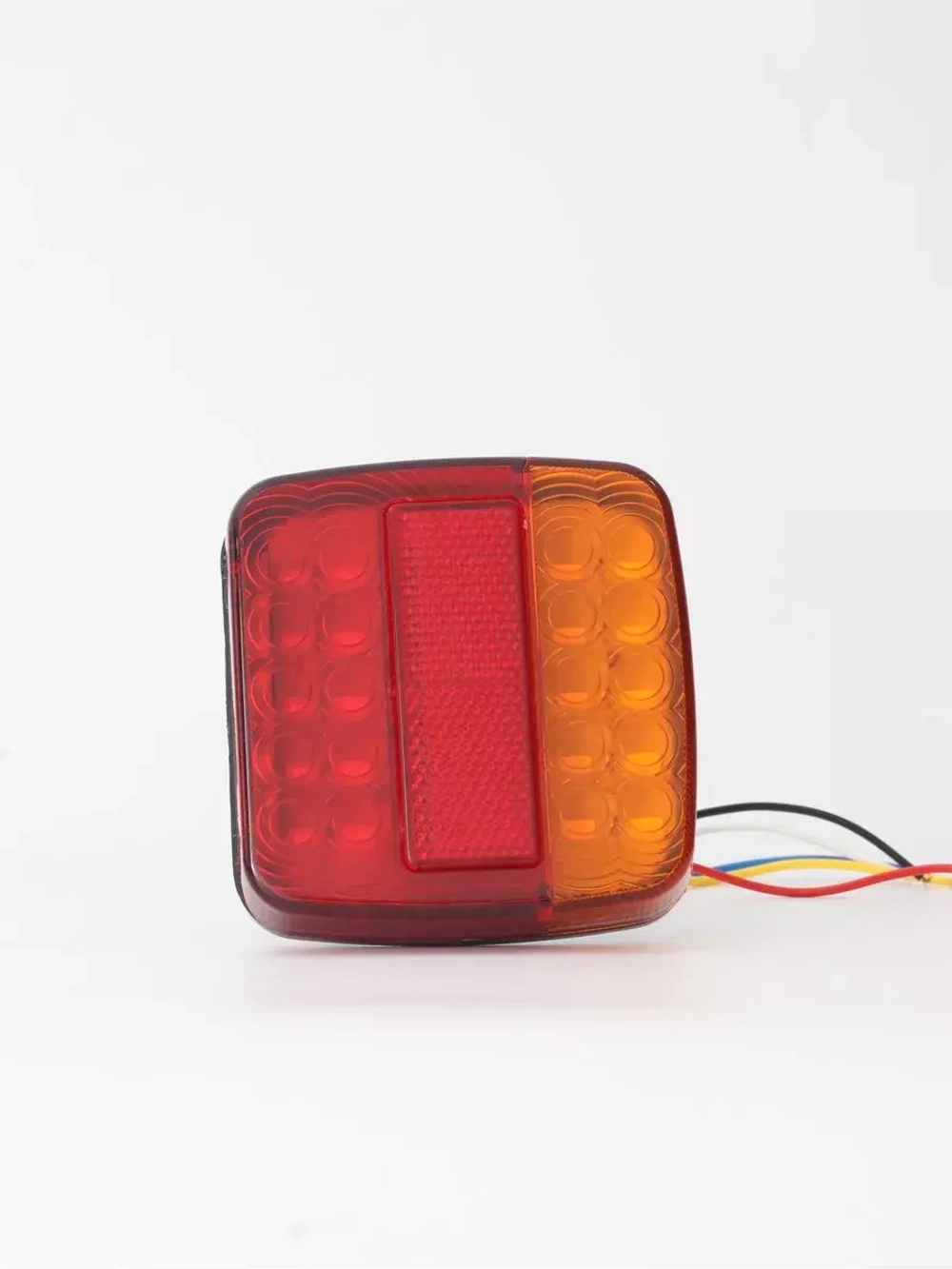

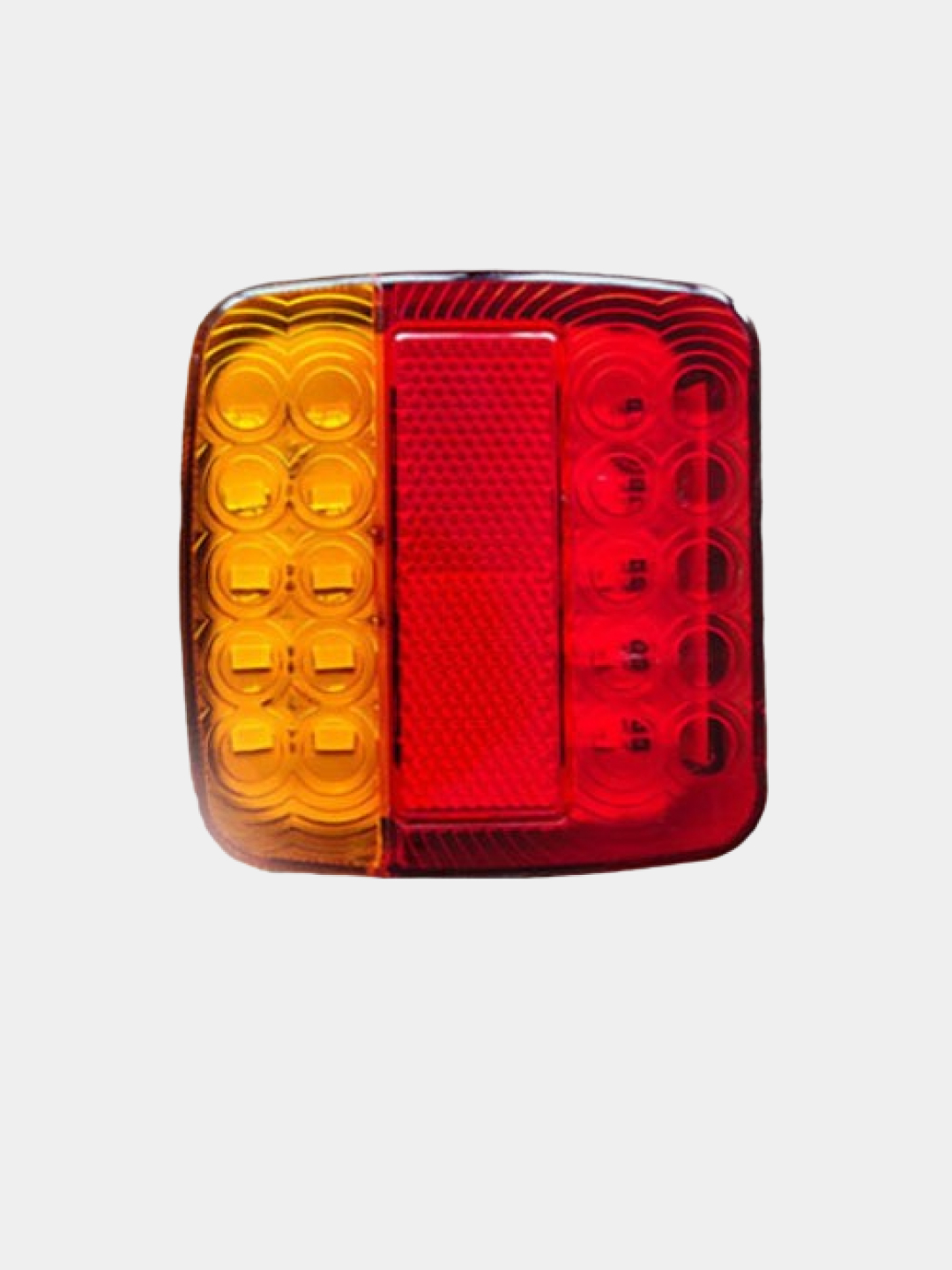

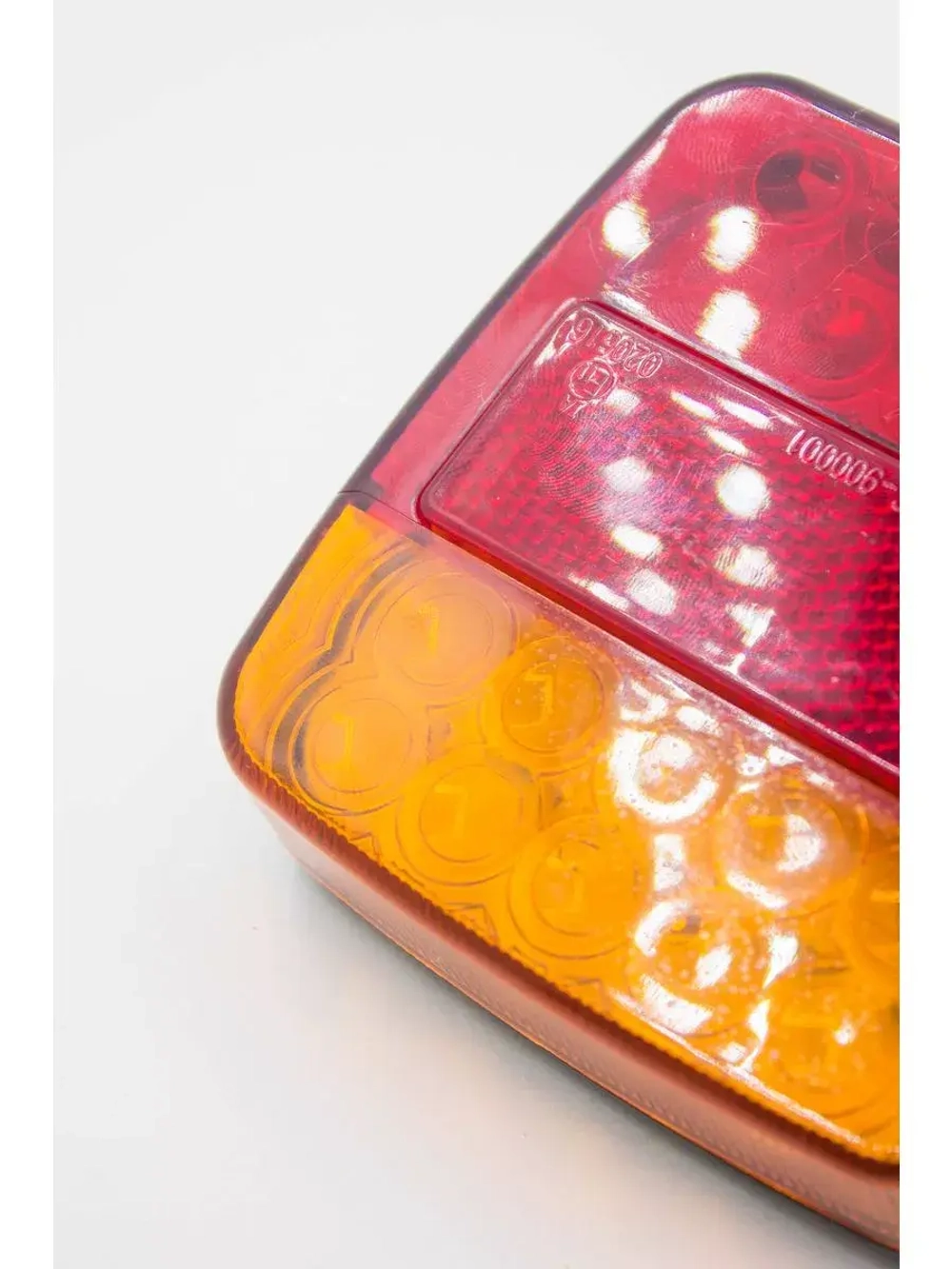

В конструкции используются 26 светодиодов, обеспечивающих яркую и хорошо заметную световую индикацию. Янтарный свет используется для указателя поворота, красный — для стоп-сигнала и габаритных огней.

Корпус выполнен из PS-пластика и имеет степень защиты IP66. Фонари подходят для установки на грузовики, прицепы, пикапы, фургоны, автобусы, кемперы и другой транспорт с электросистемой 12 В.

Характеристики

• Тип: задний светодиодный автомобильный фонарь

• Количество в комплекте: 2 шт.

• Рабочее напряжение: 12 В постоянного тока

• Количество светодиодов: 26 (20 + 6)

• Цвет указателя поворота: янтарный

• Цвет стоп-сигнала и габаритного света: красный

• Количество функций: 5

• Указатель поворота: есть

• Стоп-сигнал: есть

• Габаритный свет: есть

• Ходовой свет: есть

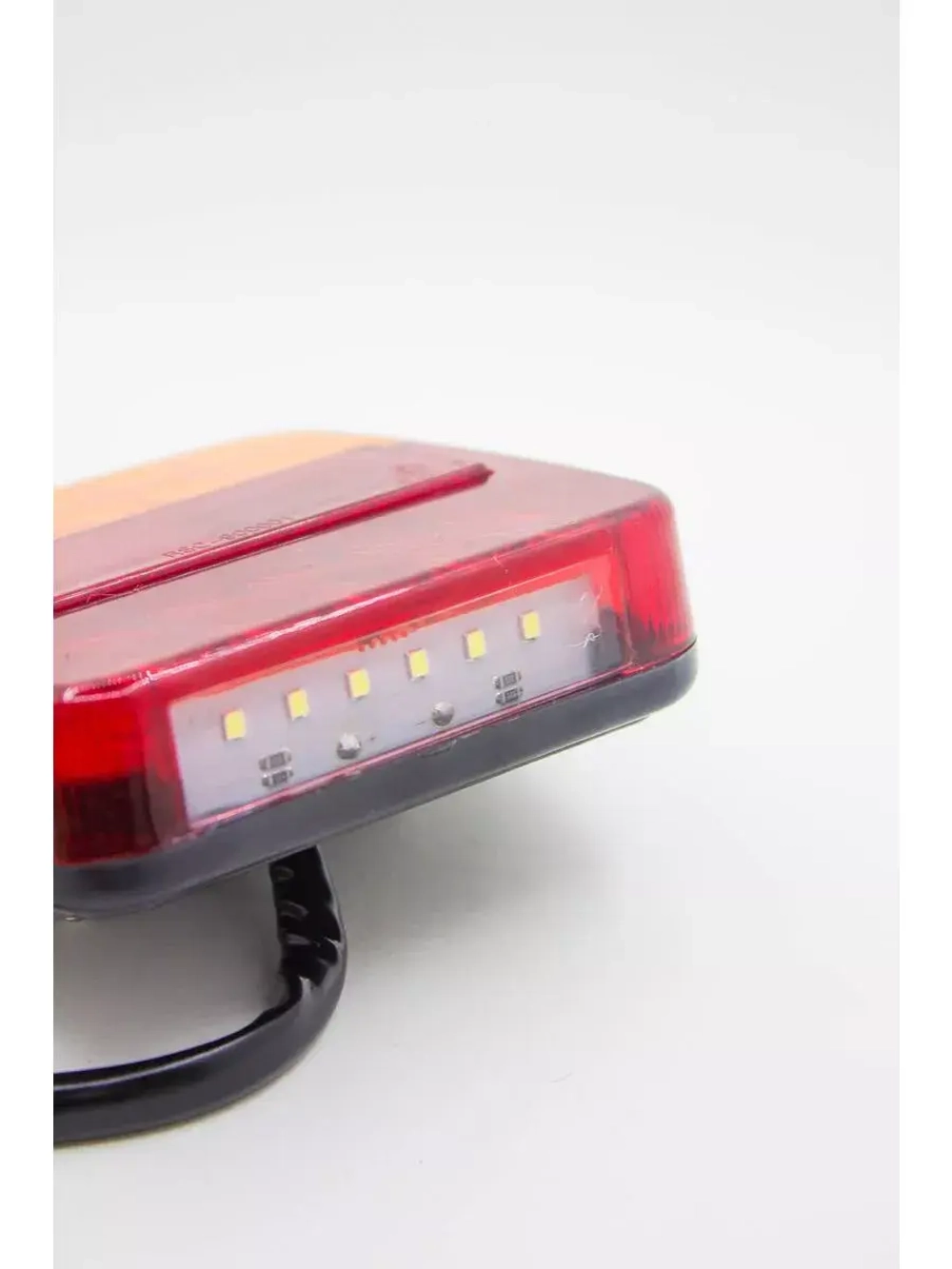

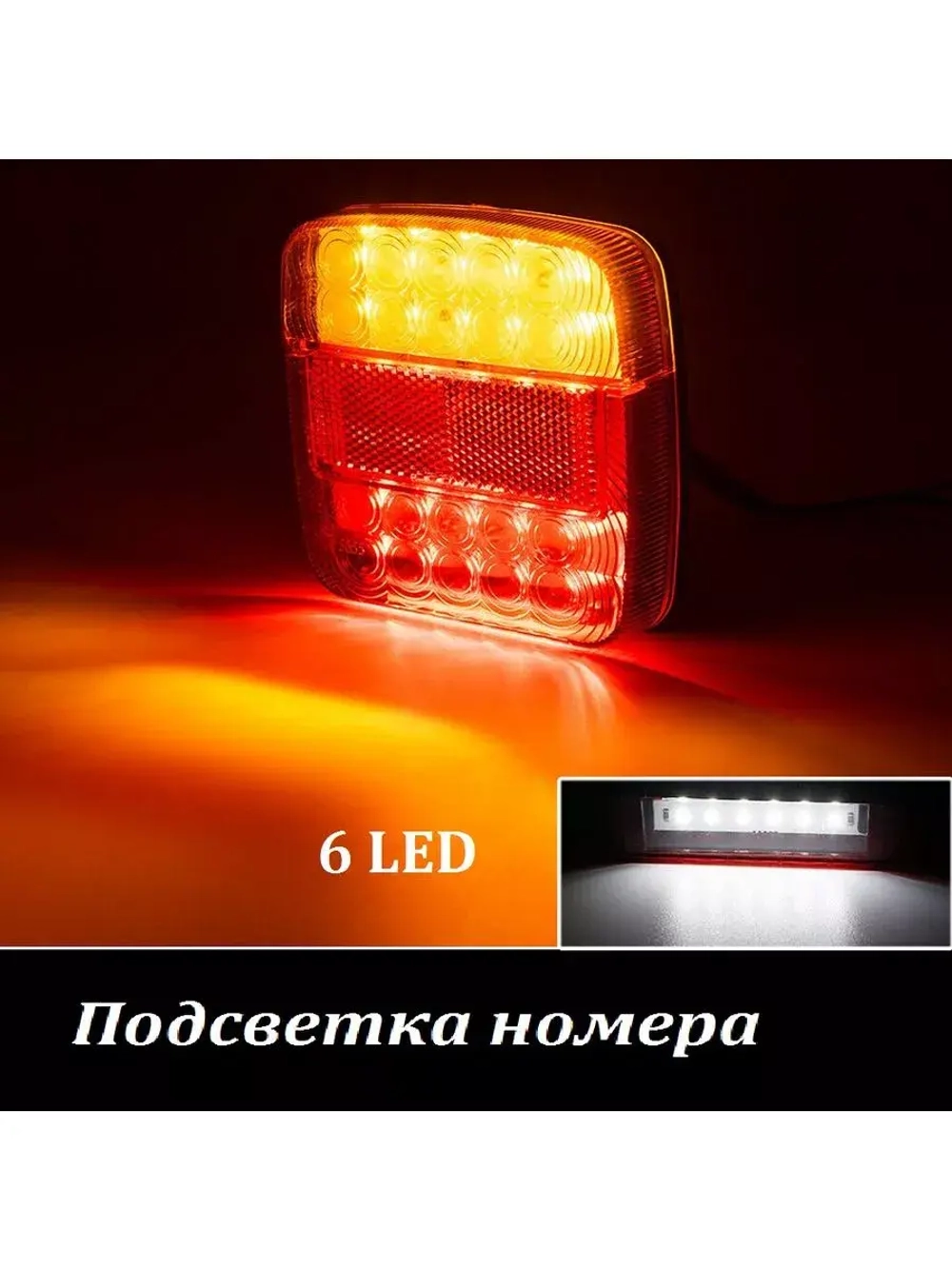

• Подсветка номерного знака: есть

• Материал корпуса: PS-пластик

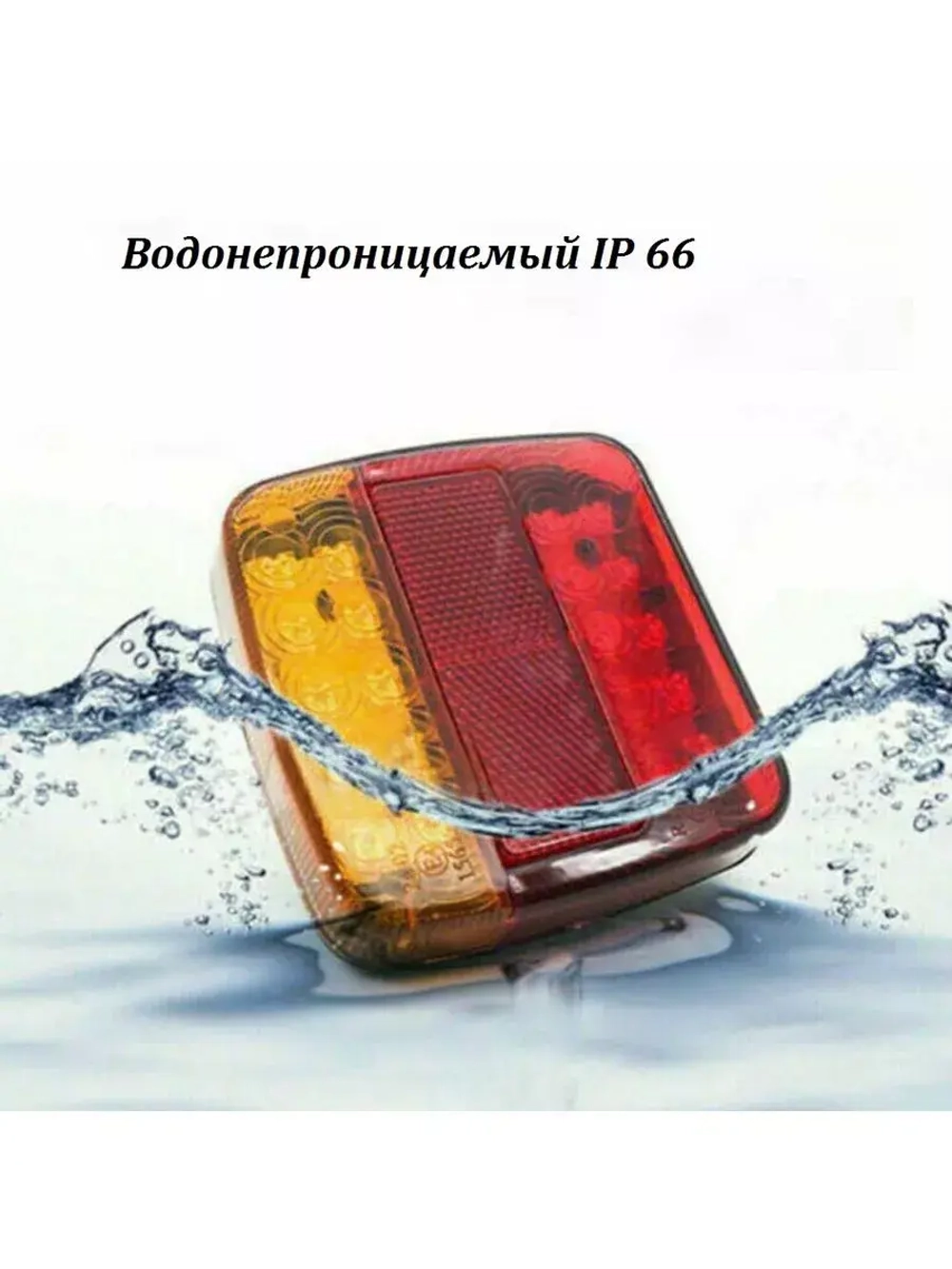

• Степень защиты: IP66

• Длина кабеля: около 25 см

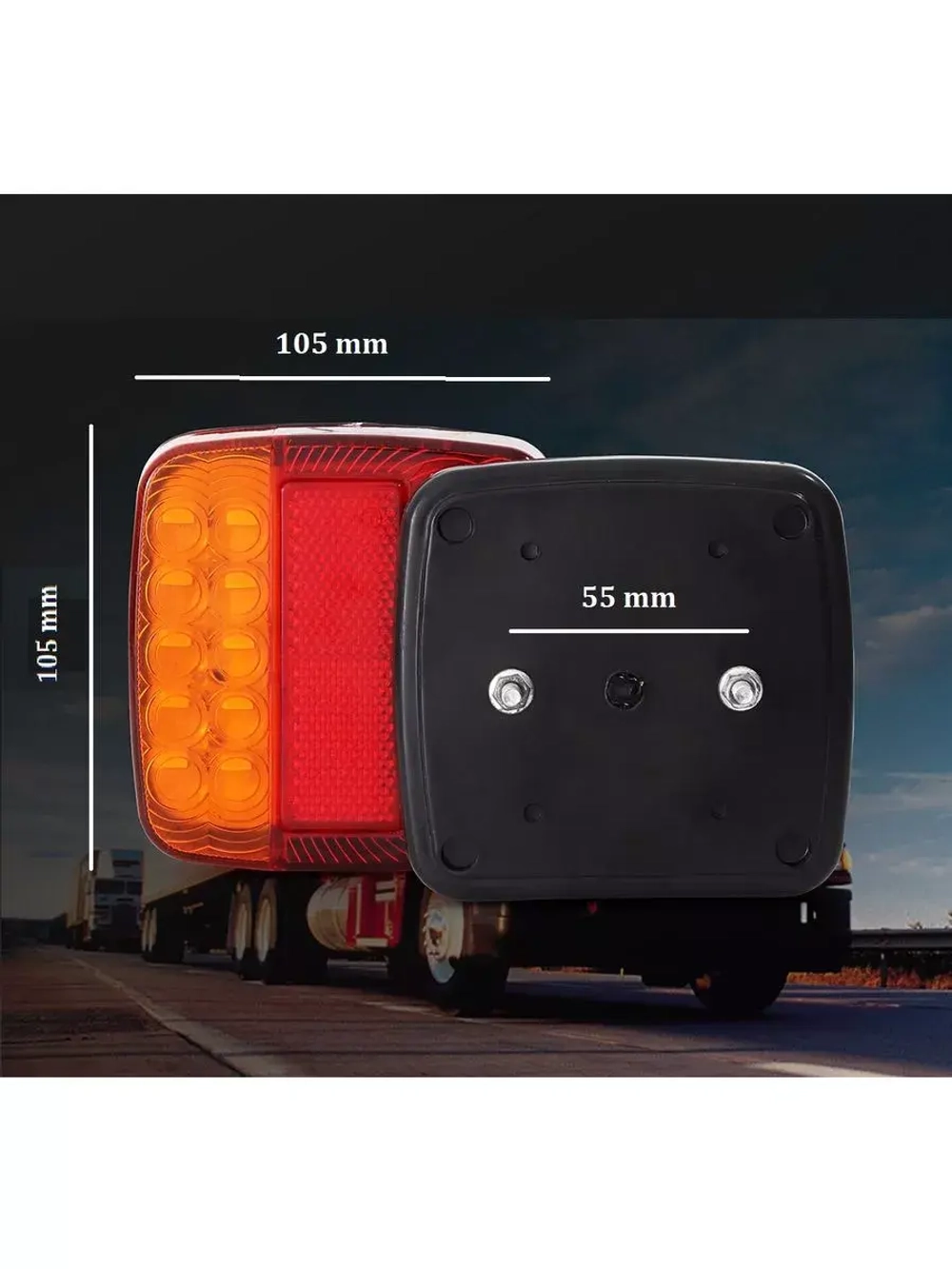

• Размер фонаря: 100 × 100 мм

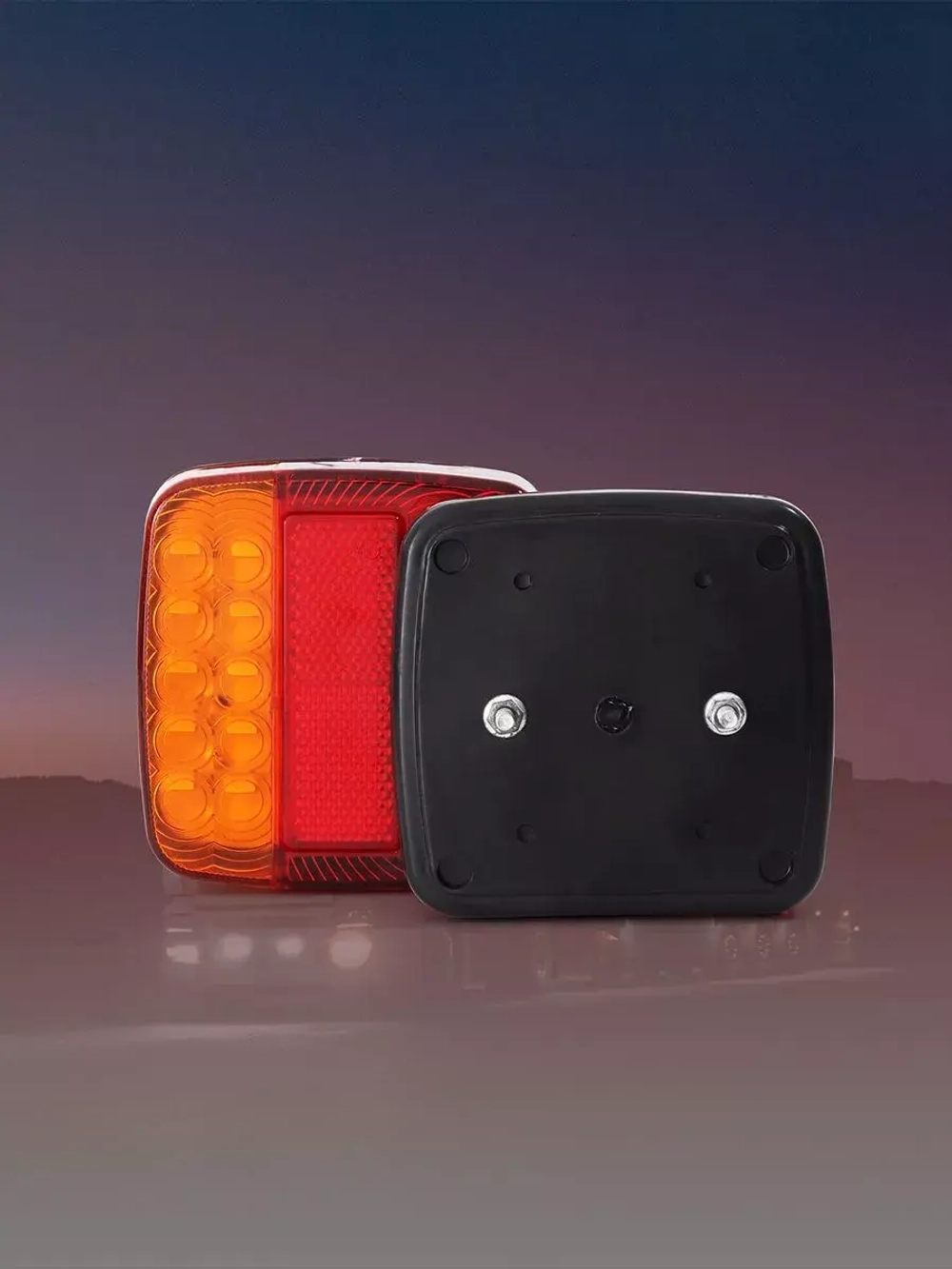

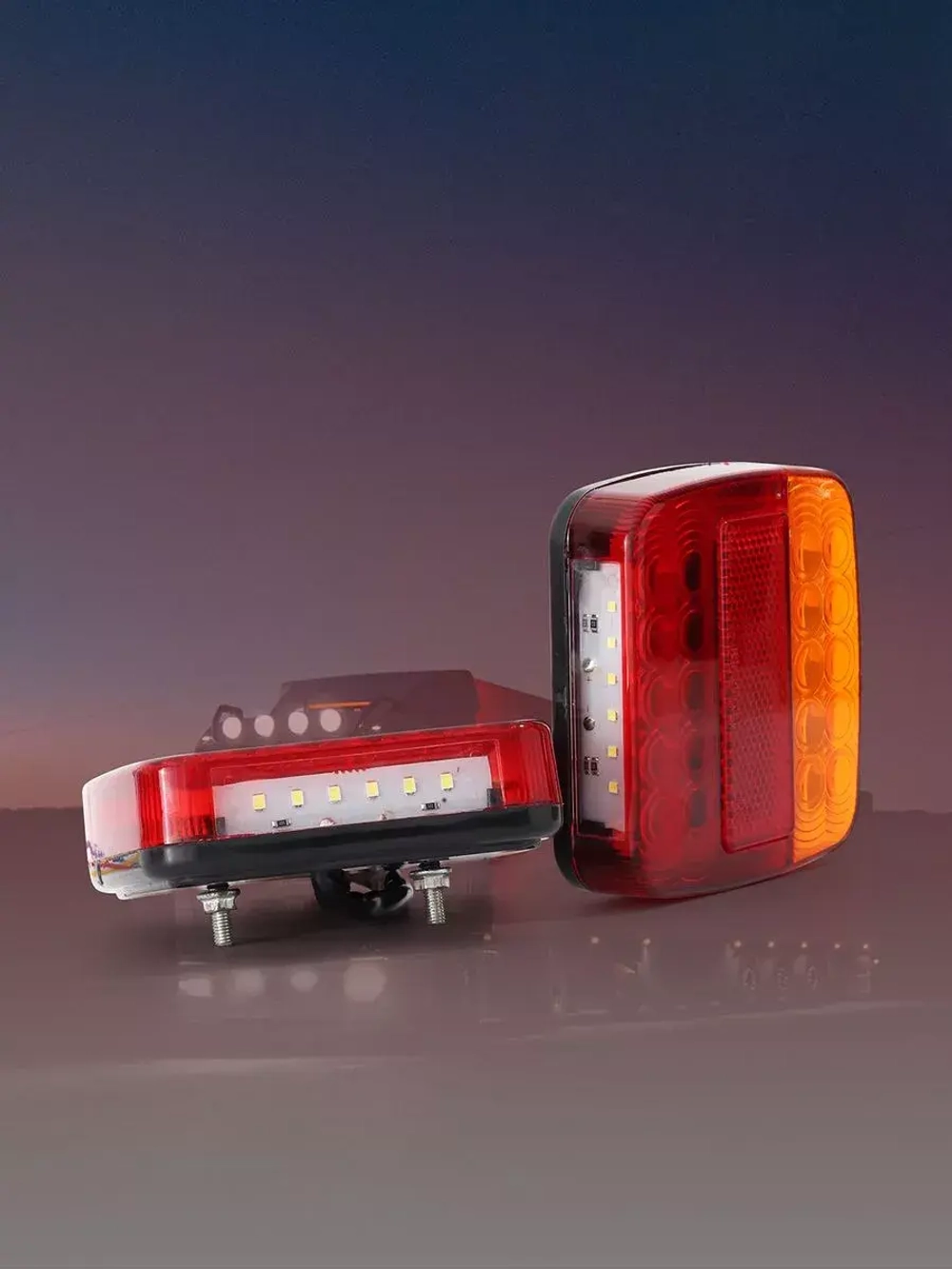

• Способ установки: болтовое крепление

Особенности

• Пять функций объединены в одном компактном корпусе.

• 26 светодиодов обеспечивают яркую световую индикацию.

• Раздельные цвета свечения позволяют визуально различать основные сигналы.

• Степень защиты IP66 обеспечивает защиту корпуса от пыли и сильных струй воды.

• Корпус рассчитан на эксплуатацию в условиях вибраций и дорожных нагрузок.

• Светодиодная технология отличается низким энергопотреблением и продолжительным ресурсом работы.

• Компактный размер 100 × 100 мм упрощает подбор места для установки.

• В комплект входят два фонаря для установки на транспортное средство.

• Болтовое крепление обеспечивает надежную фиксацию.

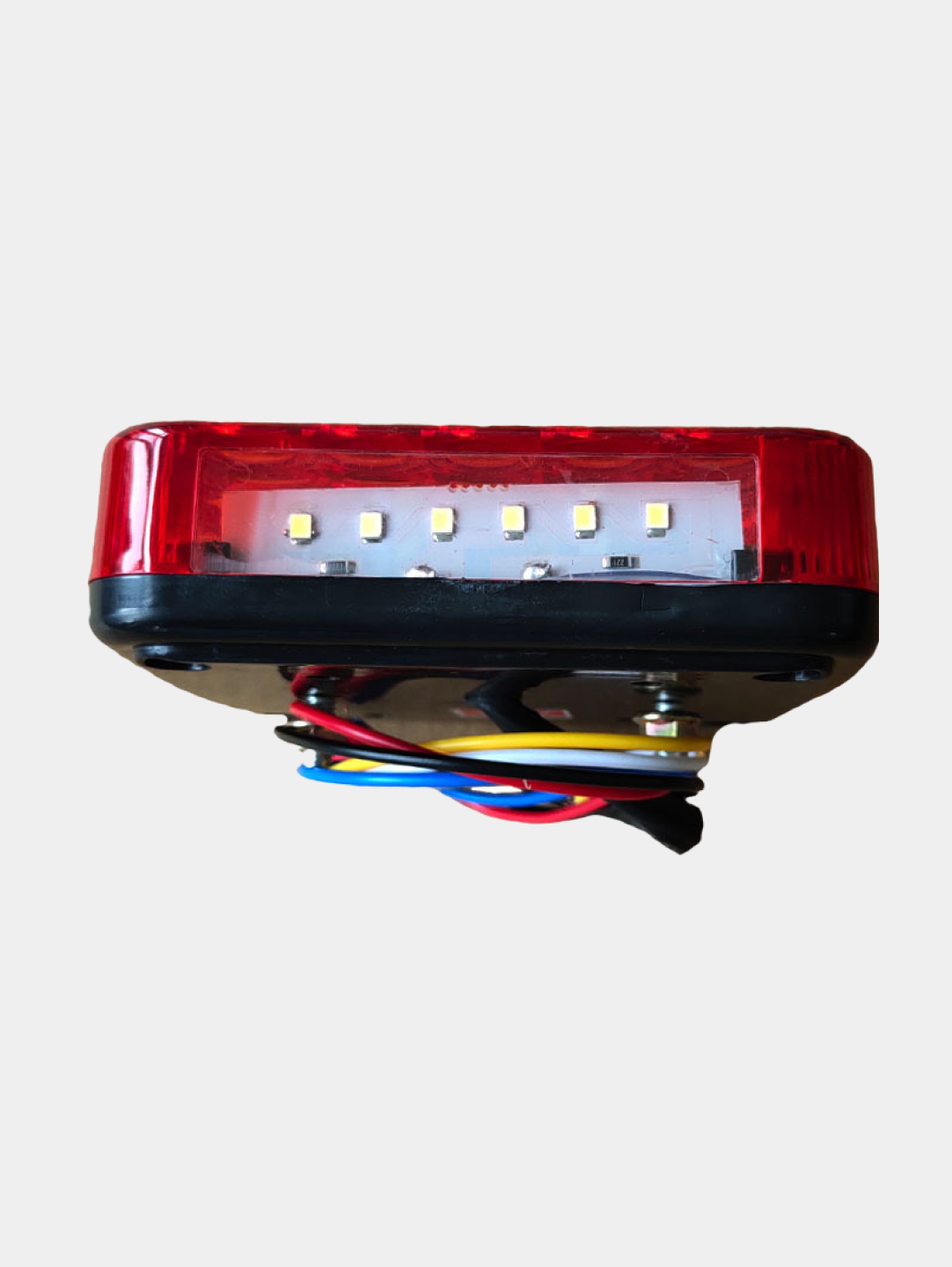

Схема подключения

• Черный провод — масса, общий отрицательный контакт

• Желтый провод — указатель поворота

• Красный провод — стоп-сигнал

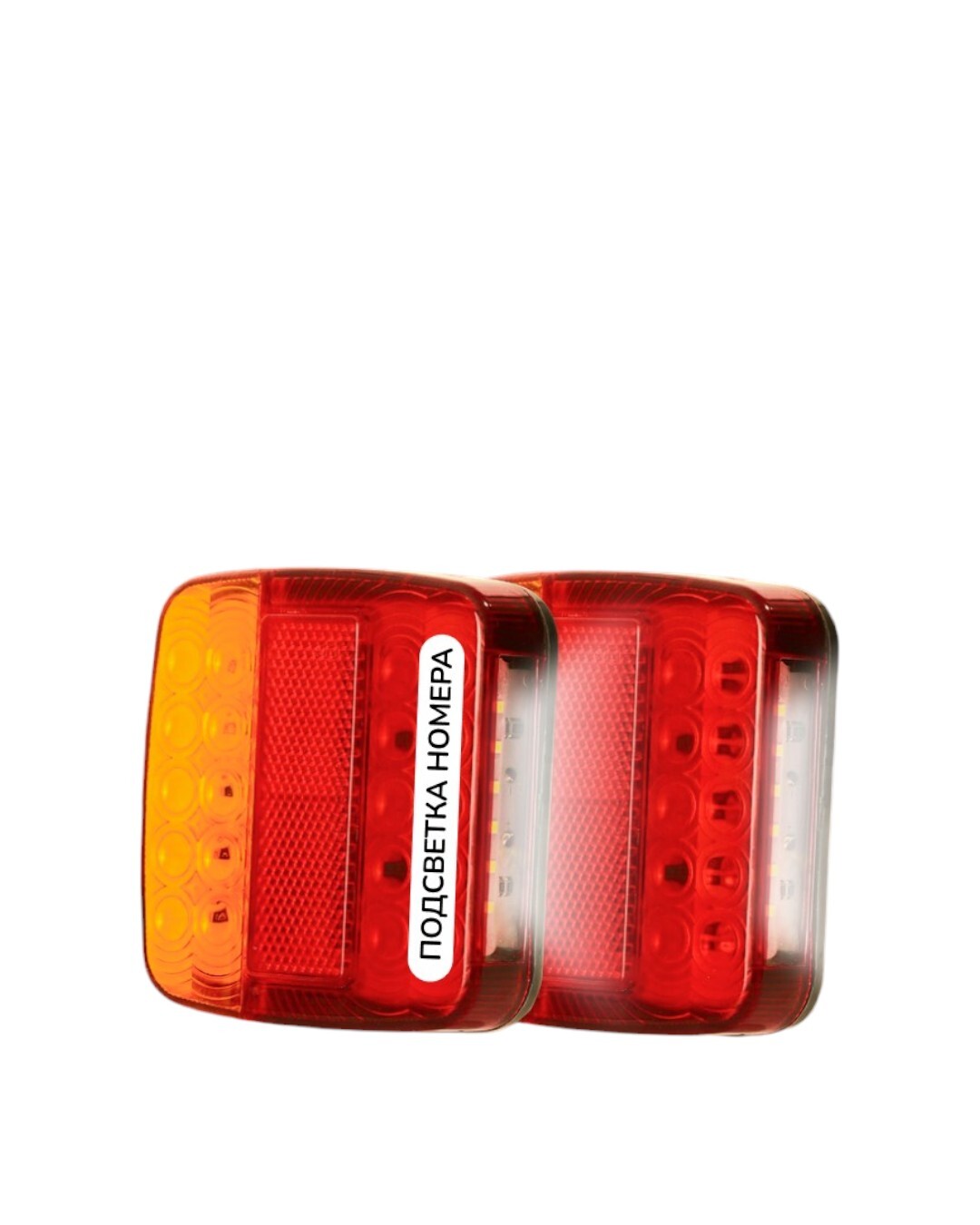

• Белый провод — подсветка номерного знака

• Синий провод — габаритный свет

Перед окончательным подключением рекомендуется проверить назначение каждого провода и работу всех функций.

Совместимость

Фонари предназначены для транспортных средств с бортовой электросистемой 12 В и могут устанавливаться на:

• Грузовые автомобили

• Прицепы

• Автовозы

• Прицепы для спецтехники

• Пикапы

• Грузовые фургоны

• Автобусы и микроавтобусы

• Караваны и кемперы

• Другие транспортные средства с подходящим напряжением и местом установки

Фонари рассчитаны на питание 12 В и не предназначены для прямого подключения к электросистеме 24 В.

Способ применения

1. Перед установкой убедитесь, что напряжение бортовой сети составляет 12 В.

2. Выберите подходящее место для установки фонарей.

3. Очистите поверхность в зоне монтажа.

4. Закрепите фонари с помощью винтов и гаек.

5. Подключите черный провод к массе.

6. Подключите остальные провода в соответствии с назначением функций.

7. Для соединения проводки рекомендуется использовать подходящие герметичные соединители.

8. Проверьте указатели поворота, стоп-сигналы, габаритные огни, ходовой свет и подсветку номерного знака.

9. Убедитесь в надежности крепления и электрических соединений перед эксплуатацией автомобиля.

Комплектация

• Задний светодиодный фонарь 12 В — 2 шт.

• Винты и гайки для установки — комплект

• Инструкция со схемой подключения — 1 шт.

Меры предосторожности

• Перед монтажом отключите питание электрической цепи.

• Используйте фонари только в электросистемах с напряжением 12 В.

• Не подключайте устройство напрямую к сети 24 В.

• Перед подключением проверьте полярность и назначение проводов.

• Черный провод используется в качестве общего отрицательного контакта — массы.

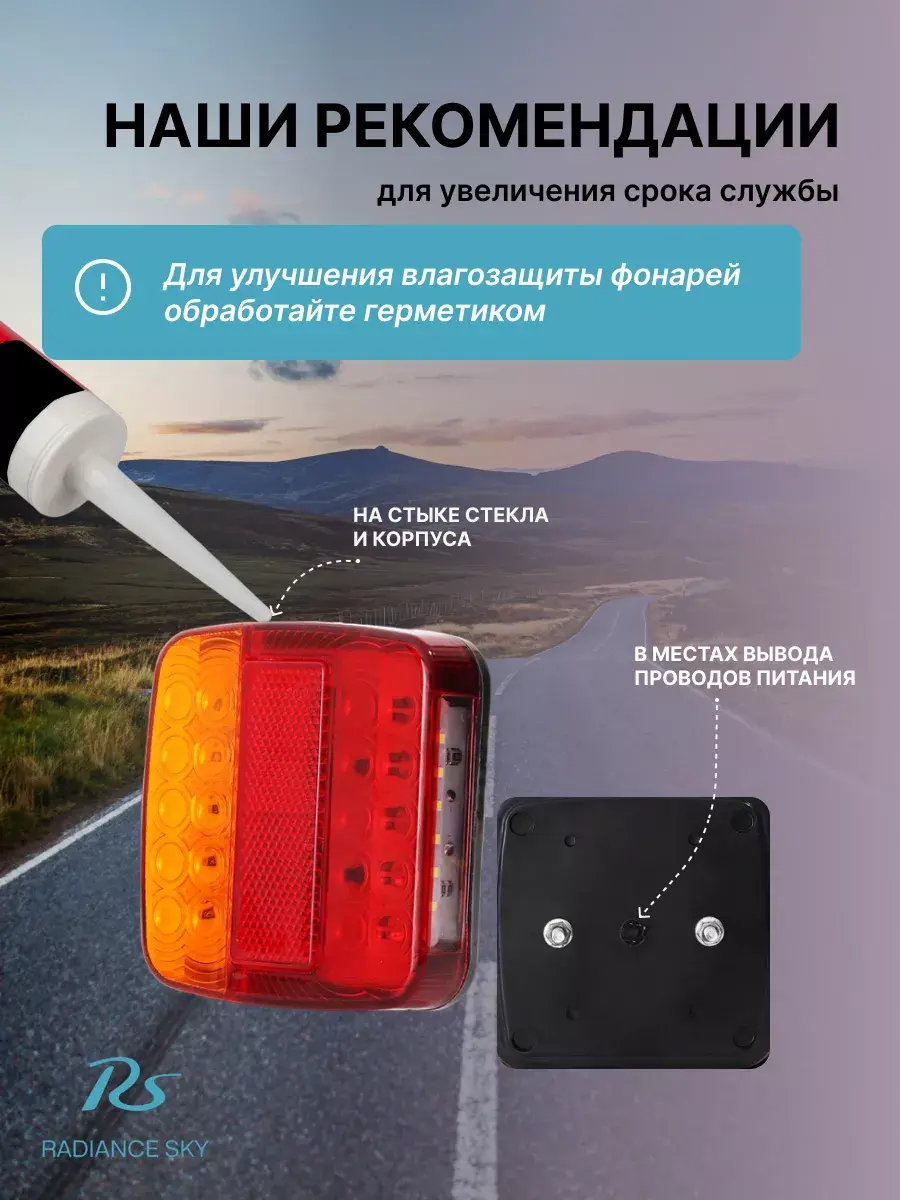

• Для наружного монтажа используйте надежные влагозащищенные электрические соединения.

• Не устанавливайте фонари при повреждении корпуса, проводов или креплений.

• После монтажа обязательно проверьте работу каждой световой функции.

• Периодически проверяйте состояние креплений и электрических соединений.
