Как подключить задние фонари на прицепе: схема 7-контактной розетки и распиновка

Подключение задних фонарей прицепа — важный этап установки и ремонта автомобильной светотехники. От правильности соединения проводов зависит работа габаритных огней, стоп-сигналов, указателей поворота и других световых приборов.

Одна из распространённых ошибок при подключении — ориентироваться исключительно на цвета проводов. Однако цветовая маркировка у разных производителей может отличаться, поэтому необходимо учитывать назначение контактов и электрическую схему оборудования.

В этой статье Radiance Sky расскажет, как подключить задние фонари на прицепе, что представляет собой 7-контактная розетка, как проверить распиновку и какие ошибки чаще всего возникают при установке.

Что такое 7-контактная розетка прицепа?

7-контактная розетка прицепа — электрический соединитель, предназначенный для передачи сигналов освещения от автомобиля к прицепу.

На многих легковых прицепах применяется разъём, соответствующий стандарту ISO 1724.

Через него обеспечивается работа основных световых приборов:

Левого и правого указателей поворота.
Габаритных огней.
Стоп-сигналов.
Заднего противотуманного фонаря.
Общей электрической массы.

Такое подключение позволяет синхронизировать работу светотехники автомобиля и прицепа.

Важно: схема ISO 1724 применяется к соответствующим 7-контактным соединителям. Для 13-контактных розеток, грузовых прицепов и специализированной техники могут использоваться другие стандарты подключения.

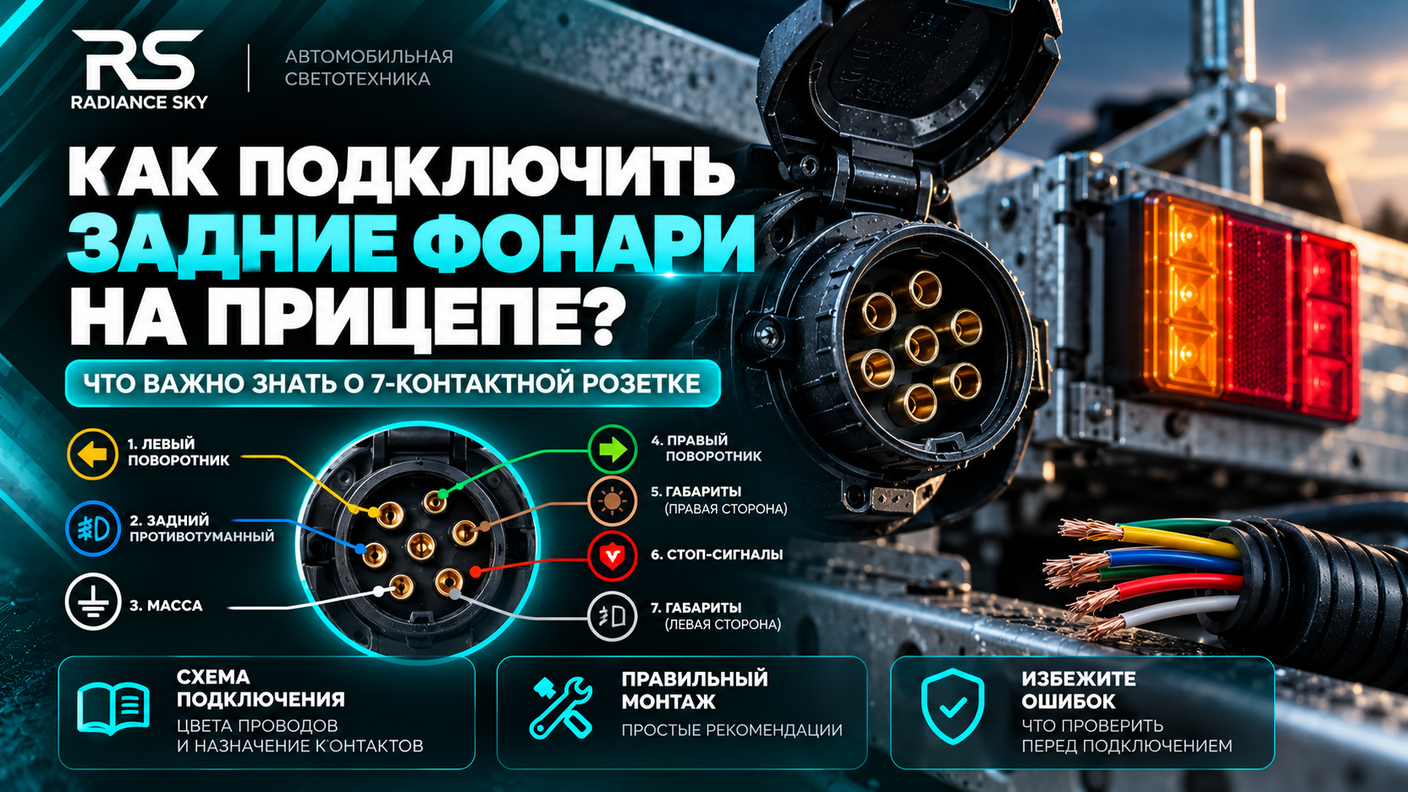

Распиновка 7-контактной розетки прицепа по ISO 1724

Перед подключением необходимо определить назначение каждого контакта.

Ниже представлена стандартная распиновка 7-контактного соединителя ISO 1724.

Контакт	Обозначение	Назначение
1	L	Левый указатель поворота
2	54g	Задний противотуманный фонарь
3	31	Масса (минус)
4	R	Правый указатель поворота
5	58R	Правый габаритный огонь
6	54	Стоп-сигналы
7	58L	Левый габаритный огонь

Эта таблица показывает назначение электрических контактов, а не универсальную цветовую схему проводки.

При подключении необходимо сверяться с нумерацией, нанесённой на конкретную вилку или розетку.

Обратите внимание: расположение контактов на схеме зависит от того, с какой стороны изображён разъём — со стороны подключения проводов или со стороны соединения вилки и розетки. Поэтому нельзя ориентироваться только на визуальное расположение контактов без проверки их номеров.

Какие провода отвечают за задние фонари прицепа?

Задние фонари могут объединять несколько световых функций в одном корпусе.

В зависимости от модели используются отдельные провода для различных сигналов.

Габаритные огни

Габаритные фонари обозначают присутствие и ширину транспортного средства в условиях недостаточной видимости.

В стандартной 7-контактной схеме:

Контакт 5 — правые габаритные огни.
Контакт 7 — левые габаритные огни.

Стоп-сигналы

Стоп-сигналы предупреждают других участников движения о торможении.

В стандартной схеме ISO 1724 за эту функцию отвечает контакт 6.

Указатели поворота

Для левого и правого поворотников предусмотрены отдельные цепи:

Контакт 1 — левый поворот.
Контакт 4 — правый поворот.

Задний противотуманный фонарь

В 7-контактной схеме ISO 1724 для заднего противотуманного фонаря предусмотрен контакт 2.

Наличие и расположение самого светового прибора зависят от конструкции прицепа и применимых требований.

Масса

Контакт 3 используется для общего обратного электрического соединения.

Плохой контакт массы может привести к нестабильной работе сразу нескольких световых сигналов.

Как подключить задние фонари на прицепе: пошаговая инструкция

Перед началом монтажа необходимо убедиться, что оборудование совместимо с электрической системой автомобиля и прицепа.

Шаг 1. Определите тип разъёма

Проверьте, какая система используется:

7-контактная розетка.
13-контактная розетка.
Другой тип соединителя.

Для каждого стандарта необходимо использовать соответствующую схему.

Шаг 2. Изучите документацию задних фонарей

Проверьте назначение проводов конкретного фонаря.

Многофункциональные модели могут иметь отдельные подключения для габаритов, стоп-сигналов, поворотников и дополнительных функций.

Не следует предполагать, что одинаковые цвета проводов у разных моделей всегда обозначают одинаковые сигналы.

Шаг 3. Подготовьте электрическую проводку

Перед монтажом отключите питание соответствующих цепей.

Используйте проводку и соединители, рассчитанные на условия эксплуатации прицепа.

Особое внимание уделите:

Надёжной изоляции.
Защите соединений от влаги.
Правильной фиксации кабеля.
Отсутствию натяжения проводов.
Защите от перетирания о металлические части рамы.

Шаг 4. Подключите провода по схеме

Соедините цепи освещения с соответствующими контактами разъёма.

Обязательно проверьте подключение массы.

Если используются готовые герметичные разъёмы производителя фонарей, предпочтительно сохранить предусмотренный способ соединения.

Шаг 5. Проверьте работу светотехники

После завершения монтажа подключите прицеп к автомобилю и последовательно проверьте:

Левый указатель поворота.
Правый указатель поворота.
Габаритные огни.
Стоп-сигналы.
Задний противотуманный фонарь, если он предусмотрен.

Убедитесь, что все сигналы работают независимо и корректно.

Важно: стандартный 7-контактный соединитель ISO 1724 не предусматривает отдельную цепь фонарей заднего хода. Для оборудования, которому необходима такая функция, требуется соответствующая система подключения.

Как подключить светодиодные LED-фонари на прицеп?

Светодиодные задние фонари для прицепа отличаются экономичным энергопотреблением, быстрым включением и потенциально длительным сроком службы.

При подключении LED-фонарей необходимо учитывать несколько особенностей.

Рабочее напряжение. Убедитесь, что фонарь рассчитан на электрическую систему автомобиля — например, 12 В или 24 В.

Полярность. В отличие от обычных ламп накаливания, светодиодные модули могут требовать соблюдения полярности подключения.

Совместимость с автомобилем. На некоторых автомобилях система контроля исправности ламп может некорректно распознавать светодиодные фонари из-за их меньшего энергопотребления.

Схема производителя. Используйте инструкцию конкретного светового прибора.

При возникновении ошибок контроля ламп следует выбирать совместимые технические решения, предусмотренные производителем оборудования.

Почему после подключения фонари прицепа работают неправильно?

Даже при правильной установке могут возникать неисправности.

Рассмотрим распространённые ситуации.

Неисправность	Возможная причина
Не работают все фонари	Отсутствие питания, неисправный разъём или масса
Не горит один габарит	Повреждение соответствующей цепи или фонаря
Не работают стоп-сигналы	Неисправность цепи стоп-сигналов
Поворотники мигают вместе с габаритами	Плохая масса или ошибка подключения
LED-фонари работают нестабильно	Несовместимость, плохой контакт или проблемы с питанием

Если задние фонари работают неправильно, начните с проверки массы, состояния контактов и соответствия распиновки.

При необходимости используйте мультиметр для диагностики электрических цепей.

Чем отличается 7-контактная розетка от 13-контактной?

Основное отличие заключается в количестве электрических цепей и доступных функциях.

7-контактная система ISO 1724 предназначена для подключения основных световых сигналов прицепа.

13-контактная система ISO 11446 дополнительно предусматривает цепи, в том числе для фонарей заднего хода и вспомогательного электропитания.

Выбор зависит от конструкции прицепа и необходимого электрического оборудования.

При использовании переходников необходимо учитывать, что они не создают дополнительные электрические цепи, отсутствующие в исходном соединении.

Часто задаваемые вопросы

Как подключить задние фонари прицепа к 7-контактной розетке?

Необходимо определить назначение контактов по ISO 1724, изучить схему фонарей и соединить соответствующие электрические цепи. После установки следует проверить работу всех сигналов.

Какой контакт отвечает за массу в розетке прицепа?

В стандартной 7-контактной схеме ISO 1724 масса подключается к контакту 3.

Куда подключается стоп-сигнал прицепа?

За стоп-сигналы в стандартной схеме отвечает контакт 6.

Почему поворотники прицепа мигают вместе с габаритами?

Частой причиной является плохой контакт массы. Также возможны ошибки подключения или повреждение проводки.

Можно ли подключить LED-фонари к обычной 7-контактной розетке?

Да, при условии совместимости светодиодных фонарей с электрической системой автомобиля, соответствия напряжения и правильного подключения.

Можно ли подключить фонари заднего хода через 7-контактную розетку?

Стандартная схема ISO 1724 не предусматривает отдельную цепь заднего хода. Для этой функции необходимо использовать подходящий тип электрического соединения.
